Yangın Kapısı Ölçüsü Nasıl Alınır?

Yangın Kapısı Ölçüsü Adım Adım Nasıl Alınır?

Yangın kapısı ölçüsü alınırken açıklığın tek bir noktasından ölçüm yapmak yeterli değildir. Duvarlarda, zeminde veya üst lentoda eğrilik bulunabileceği için genişlik ve yükseklik ölçüleri farklı noktalardan alınmalıdır. Elde edilen değerler not edilmeli ve üretim ölçüsü belirlenirken açıklığın gerçek durumu dikkate alınmalıdır.

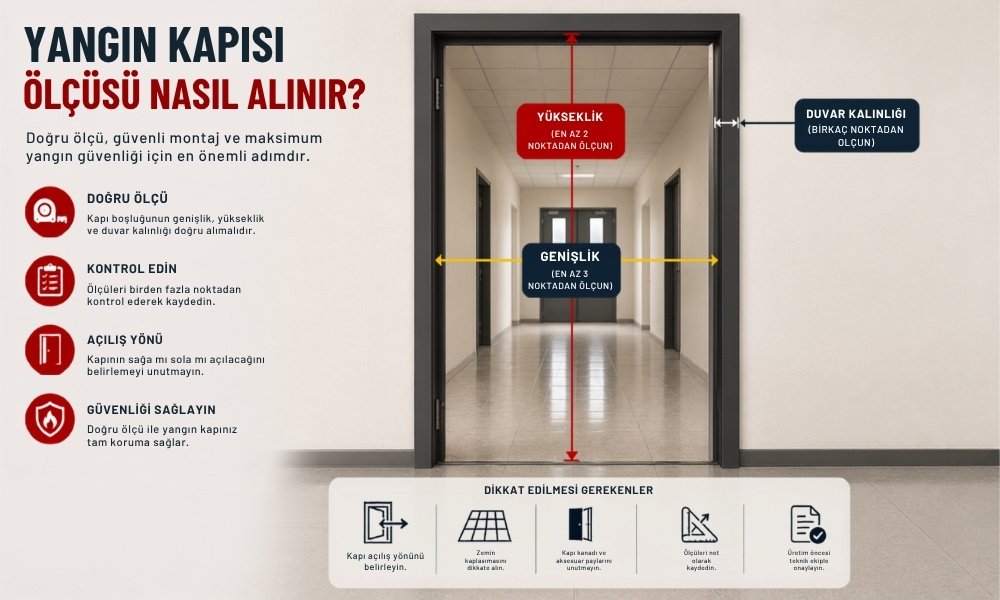

1. Kapı boşluğunu hazırlayın: Ölçü alınacak açıklığın çevresindeki sıva parçaları, geçici profiller, köpük kalıntıları ve ölçümü etkileyebilecek engeller temizlenmelidir.
2. Genişliği üç noktadan ölçün: Kapı boşluğunun üst, orta ve alt bölümlerindeki duvardan duvara mesafe ayrı ayrı ölçülmelidir. Bu ölçüler arasında fark bulunuyorsa açıklığın düzgün olmadığı anlaşılır.
3. Yüksekliği en az iki noktadan ölçün: Zeminden üst lentoya kadar olan mesafe, açıklığın sağ ve sol tarafından alınmalıdır. Geniş açıklıklarda orta noktadan da ölçüm yapılabilir.
4. Duvar kalınlığını belirleyin: Kasanın veya pervazın duvarı doğru şekilde kavrayabilmesi için duvar kalınlığı birkaç farklı noktadan kontrol edilmelidir.
5. Bitmiş zemin seviyesini dikkate alın: Şap, seramik, taş veya diğer zemin kaplamaları henüz uygulanmadıysa oluşacak nihai zemin yüksekliği ölçüye eklenmelidir.
6. Açılış yönünü belirleyin: Kapının sağa veya sola açılacağı, kaçış yönü ve kullanım alanına göre proje üzerinde netleştirilmelidir.
7. Kanat sayısını belirleyin: Açıklığın genişliği ve gerekli net geçiş ölçüsü doğrultusunda tek ya da çift kanatlı kapı ihtiyacı değerlendirilmelidir.
8. Ölçüleri çizimle kaydedin: Genişlik, yükseklik, duvar kalınlığı, açılış yönü ve varsa sabit kanat gibi bilgiler basit bir kroki üzerinde gösterilmelidir.

Ölçüm sırasında lazer metre kullanılabilir; ancak köşelerin, duvar eğriliğinin ve zemin seviyesinin kontrolü için şerit metre ve su terazisinden de yararlanılması gerekir. Ölçülerin santimetre veya milimetre olarak tek bir birim üzerinden kaydedilmesi, sipariş sırasında yaşanabilecek karışıklıkları azaltır.

Kapı boşluğu ölçüsü ile üretilecek kasanın dış ölçüsü aynı değildir. Montaj için gerekli uygulama boşluğu, seçilen kasa sistemi ve duvar yapısına göre üretici tarafından belirlenmelidir. Bu nedenle kullanıcı tarafından alınan ölçüler doğrudan üretim ölçüsü olarak kabul edilmemelidir.

Yangın Kapısı Ölçüsü Alırken Hangi Noktalara Dikkat Edilmelidir?

Yangın kapısı ölçüsü alınırken açıklığın fiziksel ölçülerinin yanı sıra kapının kullanılacağı alanın teknik koşulları da incelenmelidir. Aynı genişlik ve yüksekliğe sahip iki açıklık, duvar yapısı, zemin seviyesi veya kaçış gereksinimleri nedeniyle farklı kapı çözümleri gerektirebilir.

• Ölçüler farklı noktalardan alınmalıdır: Tek bir genişlik veya yükseklik değeri, açıklıktaki eğriliği göstermeyebilir.
• En dar nokta göz önünde bulundurulmalıdır: Kasanın açıklığa yerleşmesini engelleyebilecek daralma veya çıkıntılar tespit edilmelidir.
• Duvar türü belirlenmelidir: Betonarme, gazbeton, tuğla veya alçıpan duvarlarda bağlantı ve montaj yöntemi değişebilir.
• Zemin kotu kesinleştirilmelidir: Kaplama yapılmamış zeminden alınan ölçüler, nihai kapı yüksekliğinin yanlış belirlenmesine neden olabilir.
• Net geçiş ihtiyacı kontrol edilmelidir: Kasa ve açık kapı kanadı, kullanılması gereken geçiş genişliğini azaltır.
• Panik bar ve kapı kolu için alan bırakılmalıdır: Yakındaki duvar, kolon veya tesisatlar aksesuarların çalışmasını engellememelidir.
• Kapı kapatıcısının konumu değerlendirilmelidir: Üst bölümde kiriş, alçak tavan veya tesisat bulunması kapatıcı montajını etkileyebilir.
• Kapının açılacağı alan boş olmalıdır: Kanat, duvara, merdivene, korkuluğa veya başka bir kapıya çarpmamalıdır.
• Teknik belge kapsamı korunmalıdır: Ölçü, cam, menfez, kanat sayısı ve donanım seçenekleri seçilen kapı sisteminin belge kapsamına uygun olmalıdır.

Özellikle tadilat yapılan mevcut binalarda eski kasanın sökülüp sökülmeyeceği önceden belirlenmelidir. Eski kasanın üzerinden alınan ölçü ile duvar boşluğu ölçüsü farklıdır. Yeni kapının eski kasanın içine monte edilmesi planlanıyorsa net geçiş alanının daha da daralabileceği dikkate alınmalıdır.

Yangın kapılarında açılış yönü ölçü kadar önemlidir. Kapının kaçış yolunda kullanılacağı durumlarda, açılış yönü projenin kullanım kapasitesi ve yürürlükteki gereklilikler doğrultusunda belirlenmelidir. Kapı siparişi verilirken sağ veya sol yön bilgisi, kapının hangi taraftan görüldüğüne göre açık ve anlaşılır biçimde belirtilmelidir.

Standart Yangın Kapısı Ölçüleri Nelerdir?

Yangın kapıları için her projede geçerli tek bir standart üretim ölçüsü bulunmaz. Kapının ölçüsü; bina türüne, kullanıcı sayısına, kaçış yolu hesabına, net geçiş ihtiyacına, tek veya çift kanatlı olmasına ve seçilen ürün sisteminin teknik kapsamına göre belirlenir.

Piyasada belirli genişlik ve yüksekliklerde seri üretime uygun modeller bulunabilse de bu ölçüler bütün yapılar için zorunlu veya yeterli kabul edilmemelidir. Özellikle hastane, okul, otel, fabrika, depo ve alışveriş merkezi gibi yapılarda geçiş ihtiyacı projeye göre değişebilir.

Mevcut binalardaki kaçış yolu kapıları için yönetmelikte genişliğin 70 cm'den, yüksekliğin ise 190 cm'den az olamayacağı belirtilir. Ancak bunlar her yangın kapısının üretim ölçüsü değil, ilgili kapsamda değerlendirilmesi gereken asgari kaçış yolu ölçüleridir. Yeni yapılar ve farklı kullanım alanları için proje gereksinimleri ayrıca incelenmelidir. :contentReference[oaicite:0]{index=0}

Standart ölçü kavramı çoğunlukla üretimi kolaylaştıran yaygın ürün ebatlarını ifade eder. Ancak yangın kapısında esas alınması gereken değer, mimari projede belirtilen ve güvenli kaçış ihtiyacını karşılayan ölçüdür. Ürün yalnızca açıklığa sığdığı için uygun kabul edilmemelidir.

Özel ölçülü üretim gerektiğinde kapının yangın performansına ilişkin teknik belge kapsamı kontrol edilmelidir. Test edilen veya değerlendirilen ölçülerin dışında kalan bir üretimin aynı performansı otomatik olarak sağladığı varsayılmamalıdır. Brango'nun farklı ölçü ve ürün seçeneklerini incelemek için yangın kapısı sayfasını ziyaret edebilirsiniz.

Yangın Kapısında Kasa, Kanat ve Net Geçiş Ölçüsü Nedir?

Yangın kapısı ölçüsü alınırken duvar boşluğu, kasa, kapı kanadı ve net geçiş ölçüsü birbirinden ayrı değerlendirilmelidir. Bu ölçülerin aynı şey olduğu düşünülürse üretim ve montaj aşamasında uyumsuzluk yaşanabilir. Özellikle kaçış yollarında kullanılacak kapılarda net geçiş ölçüsünün doğru belirlenmesi büyük önem taşır.

Duvar boşluğu ölçüsü, kapının monte edileceği yapısal açıklığın genişlik ve yüksekliğini ifade eder. Kasa dış ölçüsü ise bu açıklığın içine yerleştirilecek çelik kasanın dıştan dışa ölçüsüdür. Kasa ile duvar arasında montaj için belirli bir uygulama payı bırakılması gerekebilir.

Kapı kanadı ölçüsü, açılıp kapanan hareketli bölümün genişlik ve yüksekliğidir. Kanat, kasa içerisinde çalıştığı için kasa dış ölçüsünden daha küçüktür. Net geçiş ölçüsü ise kapı tamamen açık durumdayken kullanıcıların geçebildiği gerçek ve engelsiz açıklığı ifade eder.

Örneğin duvar boşluğunun 100 cm genişliğinde olması, net geçişin de 100 cm olacağı anlamına gelmez. Kasa profilleri, menteşeler ve açık durumdaki kapı kanadı geçiş alanını azaltabilir. Bu nedenle projede belirtilen net geçiş ihtiyacı, üretim öncesinde ayrıca kontrol edilmelidir.

Kasa, kanat ve net geçiş ölçülerinin karıştırılması; kapının açıklığa sığmamasına, geçiş alanının yetersiz kalmasına veya montaj sırasında ilave tadilat yapılmasına neden olabilir. Sipariş formunda ölçünün hangi bölüme ait olduğu açıkça yazılmalıdır.

Tek ve Çift Kanatlı Yangın Kapısı Ölçüleri Nasıl Değişir?

Tek kanatlı yangın kapıları, daha dar açıklıklarda ve tek kapı kanadının gerekli net geçişi karşılayabildiği alanlarda kullanılır. Çift kanatlı yangın kapıları ise geniş geçiş alanları, yoğun insan trafiği veya büyük ekipman geçişi gereken projelerde tercih edilebilir.

Tek kanatlı bir yangın kapısında ölçü alınırken açıklığın genişliği, yüksekliği, duvar kalınlığı ve açılma yönü belirlenir. Çift kanatlı modellerde ise bunlara ek olarak aktif ve pasif kanat genişliklerinin nasıl dağıtılacağı da netleştirilmelidir.

• Tek kanatlı kapılarda: Tek hareketli kanat bulunur ve net geçiş bu kanadın açılmasıyla sağlanır.
• Çift kanatlı kapılarda: İki kanat bulunur; kanatlar eşit veya farklı genişliklerde üretilebilir.
• Aktif kanat: Günlük kullanımda açılan ana kapı kanadıdır.
• Pasif kanat: Gerektiğinde açılarak geçiş alanını genişleten ikinci kanattır.
• Net geçiş hesabı: Tek kanat açıkken ve iki kanat açıkken oluşan geçiş alanları ayrı ayrı değerlendirilmelidir.

Çift kanatlı yangın kapısında kanatların kapanma sırası önemlidir. Pasif ve aktif kanadın doğru sırayla kapanabilmesi için uygun kapatıcı ve kanat sıralayıcı sistemlerin kullanılması gerekebilir. Bu donanımların kapı ölçüsü ve teknik belge kapsamıyla uyumlu olması önem taşır.

Tek veya çift kanat seçimi yalnızca kapı boşluğunun genişliğine göre yapılmamalıdır. Kullanıcı yoğunluğu, kaçış senaryosu, taşınacak ekipmanlar, gerekli net geçiş alanı ve proje şartları birlikte değerlendirilmelidir.

Yanlış Yangın Kapısı Ölçüsü Almanın Yol Açabileceği Sorunlar

Yangın kapısında yanlış ölçü alınması yalnızca montajı zorlaştırmaz; kapının kullanımını, kapanma performansını ve proje uygunluğunu da etkileyebilir. Ölçü hatası nedeniyle kasanın kesilmesi, kapının daraltılması veya kontrolsüz tadilat yapılması, ürünün teknik bütünlüğünü bozabilir.

Yanlış veya eksik ölçünün yol açabileceği başlıca sorunlar şunlardır:

• Kapı kasasının duvar boşluğuna sığmaması
• Kasa ile duvar arasında gereğinden fazla boşluk kalması
• Kapı kanadının zemine veya kasaya sürtmesi
• Kapının tam ve kendiliğinden kapanmaması
• Net geçiş genişliğinin proje ihtiyacını karşılamaması
• Panik bar veya kapı kolunun duvara çarpması
• Kapı kapatıcısının monte edilememesi
• Kapının sağ veya sol açılma yönünün yanlış üretilmesi
• Montaj sırasında ilave kırma ve tadilat gerekmesi
• Yangın ve duman fitillerinin düzgün temas etmemesi
• Ürünün sertifika veya teknik belge kapsamından uzaklaşması
• Üretim ve teslimat sürecinin uzaması

Özellikle zemin kotunun yanlış belirlenmesi, kapının alt kısmında fazla boşluk kalmasına veya kanadın zemine sürtmesine neden olabilir. Bu nedenle nihai zemin kaplaması uygulanmamışsa, oluşacak kalınlık önceden hesaplanmalıdır.

Duvar boşluğu ile kasa dış ölçüsünün aynı kabul edilmesi de sık yapılan hatalardan biridir. Montaj yöntemi ve kasa yapısına göre gerekli uygulama boşluğu üretici tarafından belirlenmelidir.

Kapı siparişi verilmeden önce ölçülerin kroki veya proje üzerinde gösterilmesi; sağ-sol açılım, tek-çift kanat ve duvar kalınlığı bilgilerinin ayrıca yazılması hataları azaltır. Büyük projelerde her kapının ayrı kodlanması, üretim ve montaj takibini kolaylaştırır.

Brango, farklı yapı ve proje ihtiyaçlarına göre tek veya çift kanatlı, panik barlı ve özel ölçülü yangın kapısı seçenekleri sunmaktadır. Kesin üretim öncesinde ölçü, açılma yönü, aksesuarlar ve proje gereksinimlerinin birlikte değerlendirilmesi tavsiye edilir.

Sorumluluk Reddi: Bu içerikte yer alan ölçü alma bilgileri genel bilgilendirme amacı taşır. Kesin üretim ölçüleri; seçilen kapı sistemi, mimari proje, net geçiş ihtiyacı, teknik belge kapsamı ve montaj koşullarına göre değişebilir. Yangın kapısı siparişi verilmeden önce ölçülerin yetkili teknik personel tarafından kontrol edilmesi önerilir.
